1.1主要用途

ZDGR中压固态软起动器主要应用于各种大中型中压电动机（绕线电机除外）的降压软起动。

适用范围：

1.电压范围：AC3.0-15KV； 2.功率范围：200KW-15000KW；3.频率：50Hz/60Hz±2 Hz；

1.2 环境条件

1.2.1 户内安装。对于垂直安装的装置,安装倾斜度不得超过5°。

1.2.2 周围环境温度和相对湿度

1.2.2.1 装置的周围环境温度应为-5℃～40℃,而且24h内其平均温度不超过 35 ℃。

1.2.2.2 最高温度为40℃时,相对湿度不得高于50%。在24h内测得的相对湿度的平均值不超过95%;

月相对湿度平均值不超过90%。

1.2.3 污染等级

装置应在非导电性污染环境中使用。周围空气中不得有过量的尘埃、酸、盐、腐蚀性或爆炸性气体。

污秽等级不超过GB/T26218.1-2010中规定的现场污秽严酷度(SPS)等级中的“a”

1.2.4 海拔

装置安装场所的海拔不超过2000m。

1.3型号说明

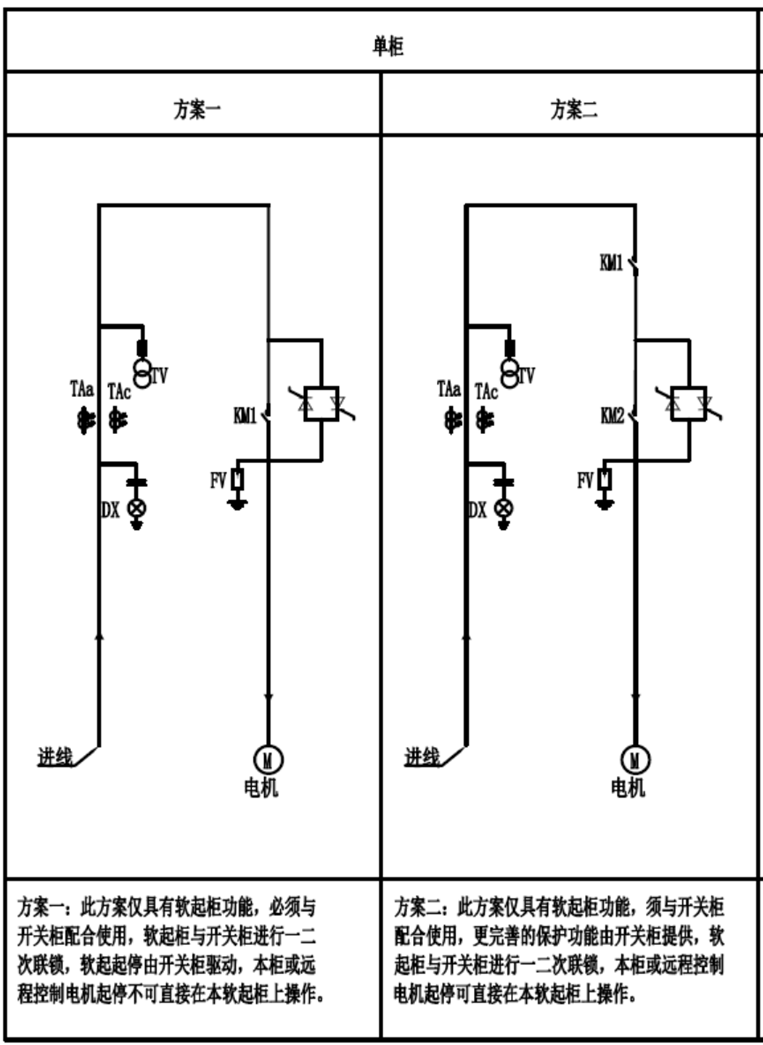

2.1主要一次图:

ZDGR中压固态软起动器：单固态软起动柜（简称单柜）。单柜仅有软起功能，需要与上端电机出线开关柜配合并一二次联锁使用。主要一次图如图2-1。

上述一次方案图为常用一次方案，具体特殊要求，特殊设计。

2.2 工作原理

本柜通过改变可控硅的触发角，使得其输出电压改变，从而降低电机起动时的端电压和起动电流，使电动机转速逐渐平滑增加至额定转速，从而实现大中型电动机的软起动。

3 技术特性

电机类型	三相异步（笼型）电动机、同步电动机
交流电压	AC：3-15kV/50Hz
起动时间	起动时间1～100秒可调
起动次数	每小时启动1—4次，每两次间隔时间：15分钟
每相阀串组组成	10KV每相5组，   6KV每相3组
冷却	自然冷却、风冷（特殊场合）
起动方式	电压斜坡  限流起动  恒时间起动
停车方式	自由停车
起动过程保护功能	过流保护，过压保护，欠压保护，电流不平衡保护，起动超时保护，旁路真空开关分合闸故障检测，相序保护
运行保护功能	过流保护，过压保护，欠压保护，电流不平衡保护，旁路真空开关分合闸故障检测
