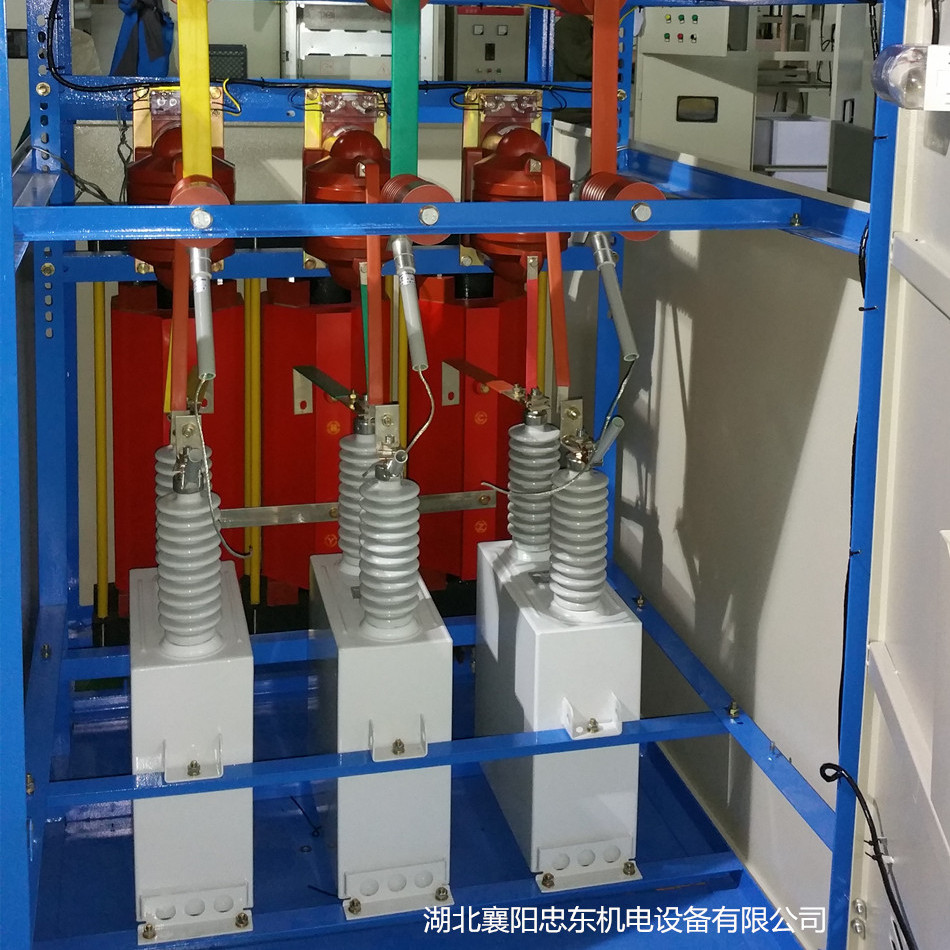

10KV高压电容集中补偿柜整个自动投切高压并联电容器装置采用并联电容器投切，并联电容的容量选择，需要考虑多方面的因数，通过计算分析得出有效的数值。TBB 系列高压并联电容器装置主要包含以下设备：隔离开关、高压并联电容器、电容器过负荷保护专用熔断器、串联电抗器、放电装置（专用放电线圈或电压互感器）、无间隙氧化锌避雷器、接地开关、带电显示装置、联接导线、支柱绝缘子、柜体或安装框架等。

TBB 系列高压并联电容器装置容量计算方法

TBB 系列高压并联电容器装置总的补偿量由下式决定:

Q_c = β_αν P_c (tgϕ₁ − tgϕ₂ )

_或                                ^Qc  ^= β av ^qc ^Pc

式中           ^Pc ----由变配电所供电的月*大有功计算负载（kW）；

^βav ----月平均负载率，一般可取 0.7-0.8；

^ϕ1 -----补偿前的功率因数角，cos ^ϕ1可取*大负载时的值；

^ϕ2 ----补偿后的功率因数角，参照电力部门的要求确定，一般可取 0.9~0.95；

^qc ---- 电容器补偿率（ kvar/kW ） , 即每千瓦有功负载需要补偿的无功功率，

q_c  = tgϕ₁ − tgϕ₂
