同步电机励磁柜工作原理介绍

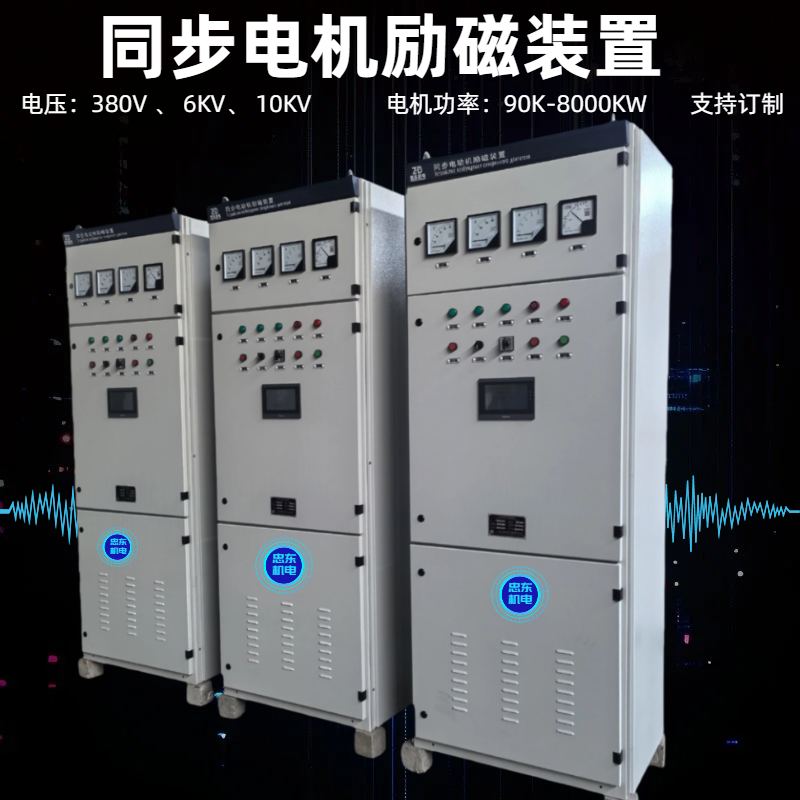

同步电机励磁柜工作原理

同步电机励磁柜是同步电机的励磁控制核心，负责为电机转子提供可控直流励磁电流，建立稳定磁场，保障电机同步运行、稳定电压与合理功率因数。本文以工业主流的数字式静止励磁柜为例，系统说明其工作原理、运行流程与核心功能。

一、励磁柜的核心作用

同步电机转子需通入直流电形成恒定磁场，才能与定子旋转磁场保持同步。励磁柜的核心任务：

- 为转子绕组提供可调直流励磁电源
- 起动时灭磁、顺极性自动投励，确保平稳牵入同步
- 运行中稳电压、调功率因数、稳转速
- 故障时快速灭磁与保护，防止设备损坏

二、整体工作原理

励磁柜遵循闭环自动调节逻辑：信号采集→运算调节→功率输出→状态反馈，全程由数字控制器（DSP/MCU）执行。

1. 电源变换
励磁变压器将电网电压降压，经三相全控整流桥把交流电转为直流电，通过滑环/电刷送入转子励磁绕组，建立转子磁场。
2. 自动调节（AVR）
电压/电流互感器实时采集电机端电压、定子电流、转子电流等参数，与设定值比较后，控制器调整晶闸管触发角，改变整流输出，实现恒电压、恒励磁电流、恒功率因数。
3. 起动与投励
电机起动阶段，转子感应高压，励磁柜通过放电电阻灭磁，保护转子绝缘；当转速达到亚同步（约95%额定转速），控制系统按滑差顺极性发出投励脉冲，整流桥投入励磁，电机牵入同步运行。
4. 停车与灭磁
正常停机或故障跳闸时，整流桥快速由整流转为逆变，转子能量迅速释放，实现可靠灭磁，避免过电压击穿绕组。

三、关键模块与运行逻辑

1. 励磁功率单元

由励磁变压器、晶闸管全控桥、快速熔断器、灭磁开关/电阻组成，完成AC→DC功率输出，是励磁能量通道。

2. 数字调节单元

核心控制器采集电压、电流、频率、温度等信号，按PID算法实时调节触发角，实现：

- 电网波动时恒压运行
- 负载突变时快速强励，提升稳定性
- 就地/远程增减励磁，优化功率因数

3. 保护与逻辑单元

具备过流、过压、欠励、过励、缺相、过热、失步、通讯故障等保护；异常时立即限流、强励或跳闸灭磁，保障电机与电网安全。

4. 顺极性投励与同步保持

通过检测转子位置与滑差，实现
